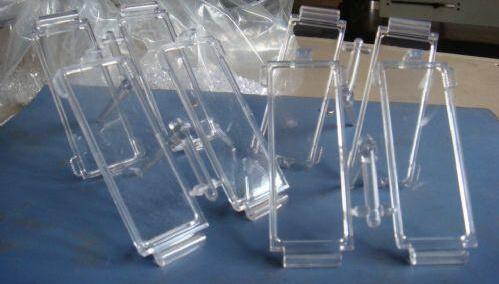

1、注塑機的選用

現在的PC制品由于成本及其它方面的原因，多用改性PC材料，特別是電工產品，還須增加防火性能，在阻止燃燒的改性PC塑料和其它塑料合金產品成型時，對注塑機塑化系統(tǒng)(system)的要求是混合好、耐腐蝕，常規(guī)的塑化螺桿難以做到，在選擇購買時，一定要預先說明。塑膠進口代理是重要的有機合成高分子材料，應用非常廣泛。但是廢棄塑料帶來的“白色污染”也越來越嚴重，如果我們能詳細了解塑料的組成及分類，不僅能幫助我們科學地使用塑料制品，也有利于塑料的分類回收，并有效控制和減少“白色污染”。

2、塑料的處理

PC塑料的吸水率較大，加工前一定要預熱干燥，純PC干燥120℃，改性PC一般用110℃溫度干燥4小時以上。干燥時間不能超過10小時。一般可用對空擠出法判斷干燥是否足夠。

再生料的使用比例可達20%.在某些情況下，可100%的使用再生料，實際份量要視制品的品質要求而定。再生料不能同時混合不同的色母粒，否則會嚴重損壞成品的性質。

3、熔膠溫度

可用對空注射法來確定加工溫度高低。一般PC加工溫度為270-320℃，有些改性或低分子量PC為230-270℃。

4、模具及澆口設計

常見模具溫度為80-100℃，加玻纖為100-130℃，小型制品可用針形澆口，澆口深度應有最厚部位的70%，其它澆口有環(huán)形及長方形。塑膠進口代理塑料不同性能決定了其在生活在工業(yè)中的用途，隨著技術的進步，對塑料改性一直沒有停止過研究。希望不遠的將來，塑料通過改性后的可以有更廣泛的應用，甚至可代替鋼鐵等材料并對環(huán)境不再污染。澆口越大越好，以減低塑料被過度剪切而造成缺陷。排氣孔的深度應小于0.03-0.06mm，流道盡量短而圓。脫模斜度一般為30′-1左右。

5、背壓

10bar左右的背壓，在沒有氣紋和混色情況下可適當降低。

6、注射速度

多見用偏快的注射速度成型，如打電器開關件。常見為慢速→快速成型。

7、滯留時間

在高溫下停留時間過長，物料會降質，放也CO2，變成黃色。勿用LDPE、POM、abs或PA清理機筒。進口塑料代理公司大多數塑料質輕，化學性穩(wěn)定，不會銹蝕；耐沖擊性好；具有較好的透明性和耐磨耗性；絕緣性好，導熱性低；一般成型性、著色性好，加工成本低；應用PS清理。

8、注意事項

有的改性PC，由于回收次數太多或各種成分混煉不均，易產生深褐色液體泡。有需要PC塑料和改性PC塑料的客戶可以電話聯系福建華塑新材料有限公司！
