隨著設(shè)計(jì)師越來(lái)越多地在產(chǎn)品中應(yīng)用功能性和裝飾性金屬鍍層,使工程塑料ABS和PC/ABS合金在電鍍領(lǐng)域應(yīng)用的比例不斷上升。電鍍PC/ABS，主要用于汽車(chē)部件(門(mén)把手，格柵，飾條)，鍍金用部件等。

   工程塑料PC/ABS合金是一種性能優(yōu)良的汽車(chē)(內(nèi)飾低VOC低散發(fā))、通訊、醫(yī)療、家電等工程塑料原材料，包括通用級(jí)、電鍍級(jí)、耐候防刮級(jí)、阻燃級(jí)、噴涂級(jí)、增強(qiáng)級(jí)等，它改善了PC塑料的應(yīng)力開(kāi)裂性、加工性，同時(shí)具有優(yōu)秀的耐熱性、抗沖擊性耐化學(xué)性和尺寸穩(wěn)定性，廣泛應(yīng)用于汽車(chē)儀表板、汽車(chē)零部件、手機(jī)殼體、電動(dòng)工具等高強(qiáng)度、耐熱制品。

    要在金屬鍍層與塑料基地材料之間形成良好的粘附力，最重要的步驟是在腐蝕溶液中浸泡，該溶液通常是鉻酸與硫酸的混合物。
改善電鍍的常用方法如下：

    1、注塑工藝

    如提高模溫減少材料的應(yīng)力等。

    2、部件設(shè)計(jì)與電鍍工藝

    如去應(yīng)力，塑料件中存在一定的應(yīng)力，必會(huì)對(duì)塑料件的粗化及以后一系列的前處理工序帶來(lái)很多的問(wèn)題。因此，對(duì)應(yīng)力較高的塑料件必須經(jīng)過(guò)這一工序。特別對(duì)PC含量高的塑料件(PC≥40%)，由于PC物料本身自潤(rùn)滑性差，有應(yīng)力開(kāi)裂傾向，成型時(shí)收縮率小，易發(fā)生熔融開(kāi)裂和應(yīng)力集中現(xiàn)象，需采用退火等方法去除應(yīng)力。

   3、提高流動(dòng)性

   4、控制工程塑料ABS及組分

   在ABS樹(shù)脂中，1,3-丁二烯橡膠顆粒為分散相，SAN為連續(xù)相，在電子顯微鏡下可以觀察到丁二烯橡膠相呈球狀均勻地嵌入在丙烯腈-苯乙烯樹(shù)脂相中。在化學(xué)粗化時(shí)，橡膠相被氧化溶蝕，而連續(xù)的樹(shù)脂相表面留下了大量微小的孔穴。正是這些孔穴，使鍍層被錨固在塑料表面，以獲得良好的結(jié)合力。因此，丁二烯的濃度和橡膠粒子的分散對(duì)于整體效果而言均十分重要。丁二烯或大或小顆粒的離散度被認(rèn)為是最重要的一個(gè)方面。用于電鍍的ABS塑料要求丁二烯的含量在18%-23%之間。

   電鍍工程塑料PC/ABS的電鍍工藝流程如下：

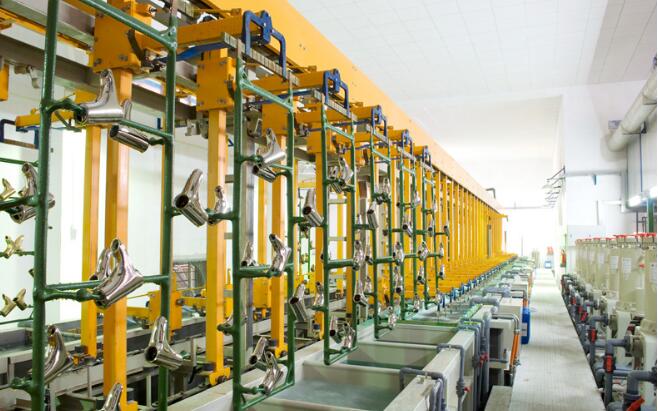

塑料件檢驗(yàn)->去應(yīng)力->上掛->除油->清洗->親水->清洗->粗化->回收->清洗->中和->清洗->超聲波清洗->浸酸->預(yù)敏化->敏化/活化->清洗->加速->清洗->化學(xué)鎳->清洗->預(yù)鍍銅->清洗->活化->清洗->酸銅->清洗->活化->半亮鎳->亮鎳->清洗->電解活化->鍍鉻->回收->還原->清洗->干燥->掛具退鍍

   材料的流動(dòng)性也至關(guān)重要，因高的流動(dòng)性保證毛坯件高的光澤，保證電鍍無(wú)麻點(diǎn)。
